摘 要:天津市津騰實驗室設備有限公司生產的隔膜真空泵是工業中用于控制容器壓強和實現真空的關鍵設備之一。文中以天津津騰GM-0.5B隔膜泵為例，在工作過程中真空泵因傳動機構不平衡而導致機器振動和噪聲過大，從而降低機器的性能和壽命，因此需要對傳動機構進行平衡。將GM-0.5B隔膜真空泵傳動機構簡化為曲柄滑塊機構，運用質量代換方法，計算出使機構殘余慣性力最小時的平衡配重，實現了機構的部分平衡。 最后利用ADAMS軟件，建立了津騰GM-0.5B隔膜真空泵的虛擬樣機，對樣機的不平衡慣性力進行了性能仿真，對平衡效果進行了驗證，發現不平衡慣性力顯著減小。
關鍵詞:津騰GM-0.5B隔膜真空泵、傳動機構平衡、虛擬樣機。
一、天津津騰GM-0.5B隔膜真空泵介紹
天津津騰隔膜泵是容積泵中較為特殊的一種形式，它是依靠隔膜片的來回鼓動來改變工作室容積以吸入和排出氣體的。在醫學和化學上被廣泛應用以控制容 器壓強或?qū)崿F(xiàn)真空。津騰GM-0.5B隔膜真空泵主要由電機、偏心 輪、軸承、連桿、隔膜、泵體、吸入閥和排出閥組成。 由于津騰GM-0.5B隔膜真空泵偏心輪轉速較高，產生了較高的慣性力，導致設備產生較強烈的振動和噪音，而且引起津騰GM-0.5B隔膜真空泵實現的真空度不高，這就嚴重限制了津騰GM-0.5B隔膜真空泵的應用。因此，有必要對GM-0.5B隔膜真空泵進行慣性力平衡。本文通過計算優化出了為了達到最小慣性力的配重，并用ADAMS進行機構仿真分析，發現加了所算的配 重之后，慣性力顯著減小了。對設計隔膜真空泵和對現有隔膜真空泵進行平衡以減小振動有著重要意義。
二、隔膜真空泵機構平衡計算

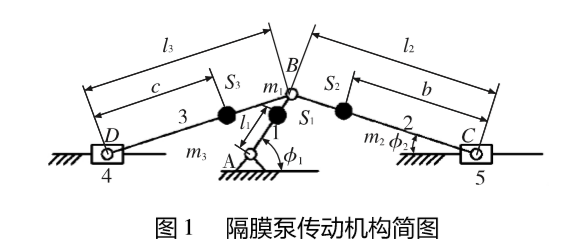

慣性力分析：雖然在津騰GM-0.5B隔膜真空泵中連桿與隔膜以螺釘連接，不是純粹意義上的曲柄滑塊機構，但是隔膜屬于彈性材料，而且連桿長度遠大于偏心輪的偏心距，使隔膜往復運動距離較小，為了求解計算方便，可將隔膜簡化為一個的滑塊。根據分析，可以獲得隔膜真空泵傳動機構的運動簡圖，如圖 1 所示。其中各構件( 曲 柄1、連桿2及連桿3) 的質量分別為m1、 m2和m3。 其質心位置分別為S1、 S2、 S3。曲柄1、連桿2及3的長度分別 l1、 l2、 l3。運用質量代換法將m1分解到運動 副A和B處得到分解質量mA1和mB1，其中，要產生最好的平衡效果，平衡配重產生 的慣性力Pe最好隨1變化，但在工程實際中添加平衡配重時不可能做到這一點。
在津騰GM-0.5B隔膜真空泵平衡時，為了設計和制造方便，通過在曲柄AB的反向延長線上添加配重來部分平衡慣性力。
總結。本文采用質量代換方法對隔膜真空泵傳動機構 的動平衡進行了分析和計算，并給出了最佳平衡配 重計算方法，最后虛擬樣機軟件ADAMS對機構的不平衡慣性力進行仿真。理論分析和仿真結果說明了產生振動的主要原因，該工作對這類設備的設計和制造能提供有意義的指導，以上內容僅供大家參考，歡迎大家咨詢購買天津津騰GM-0.5B隔膜真空泵。
