1 微孔濾膜過濾器的待改進之處
目前儀器分析實驗中較為常用的是1000mL 全玻璃微孔濾膜溶劑過濾器，結構如下圖1所示。根據樣品過濾的特點，上述天津津騰試驗設備有限公司生產的微孔濾膜溶劑過濾器必須解決以下兩個問題才能用于樣品的過濾處理:

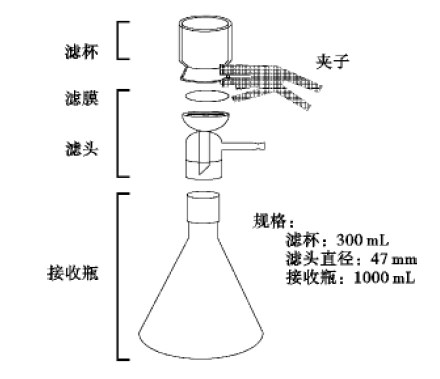

圖1 微孔濾膜溶劑過濾器結構
1.1 樣品損失嚴重
儀器分析實驗中多數樣品需要經過較為復雜的前處理后才能用于分析，樣品處理量以能夠滿足分析需求為宜，處理后的少量樣品如果經過體積較大的常規微孔濾膜溶劑過濾器，損失較大，進而影響下一步的實驗分析。
1.2 樣品易被污染
少量樣品如果用250mL 濾杯、47mm 直徑濾頭和1000mL接收瓶的常規微孔濾膜溶劑過濾器過濾處理，由于接觸儀器面積較大，極易受到污染。被污染的樣品由于組成發生變化，實驗結果誤差大，就會失去了分析測試的意義。
2 改進的微孔濾膜過濾器結構探討
為了解決上述微孔濾膜溶劑過濾器用于樣品過濾存在的樣品損失和易被污染的問題，我們對微孔濾膜溶劑過濾器進行了部分改進，結構如圖2。

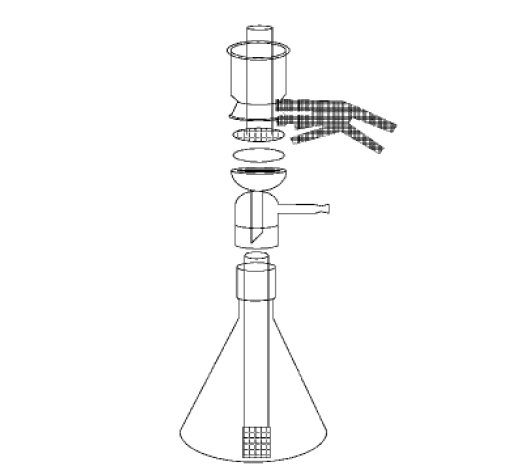

圖2 改進后的微孔濾膜溶劑過濾器結構
2.1 濾杯和濾頭部分改進
為了解決300mL 濾杯和47mm 直徑濾頭給樣品帶來的損失和污染問題，我們?cè)O(shè)計了如圖的濾杯輔助裝置。濾杯輔助裝置由塑料制成，包括底座和圓筒兩部分。其中，筒狀部分的內徑為15 mm，與濾杯相比體積大大減小，用于樣品過濾，保證了樣品少損失且不被污染。底座為環狀，外徑與濾杯和濾頭直徑一致，鐵夾的夾力能夠使得濾杯、底座和濾頭三部分貼緊，樣品不泄漏; 內徑直徑為15mm，大大小于濾芯直徑，減小了過濾時使用的濾芯面積，進一步保證了樣品損耗小和不被污染。
2.2 樣品接收部分改進
過濾處理中對樣品影響最大的要數1000mL 接收瓶，同樣我們對樣品接收部分進行了改進，改進的樣品接收部分由玻璃試管和橡膠管組成。直徑20mm 的試管大大減小了樣品接收器的體積，保證了過濾樣品的質量，同時方便了儀器的清洗; 玻璃試管下端的橡膠管可以防止玻璃試管與接收瓶間的碰撞，起到了保護儀器的作用。
